Vodoměrná šachta: Jak vybrat, kde umístit a jak instalovat
Připojujete dům k veřejnému vodovodu a řešíte, kam umístit vodoměr? Pokud ho nemůžete instalovat uvnitř budovy, budete potřebovat vodoměrnou šachtu. Poradíme vám, jakou vybrat a kam ji správně umístit.

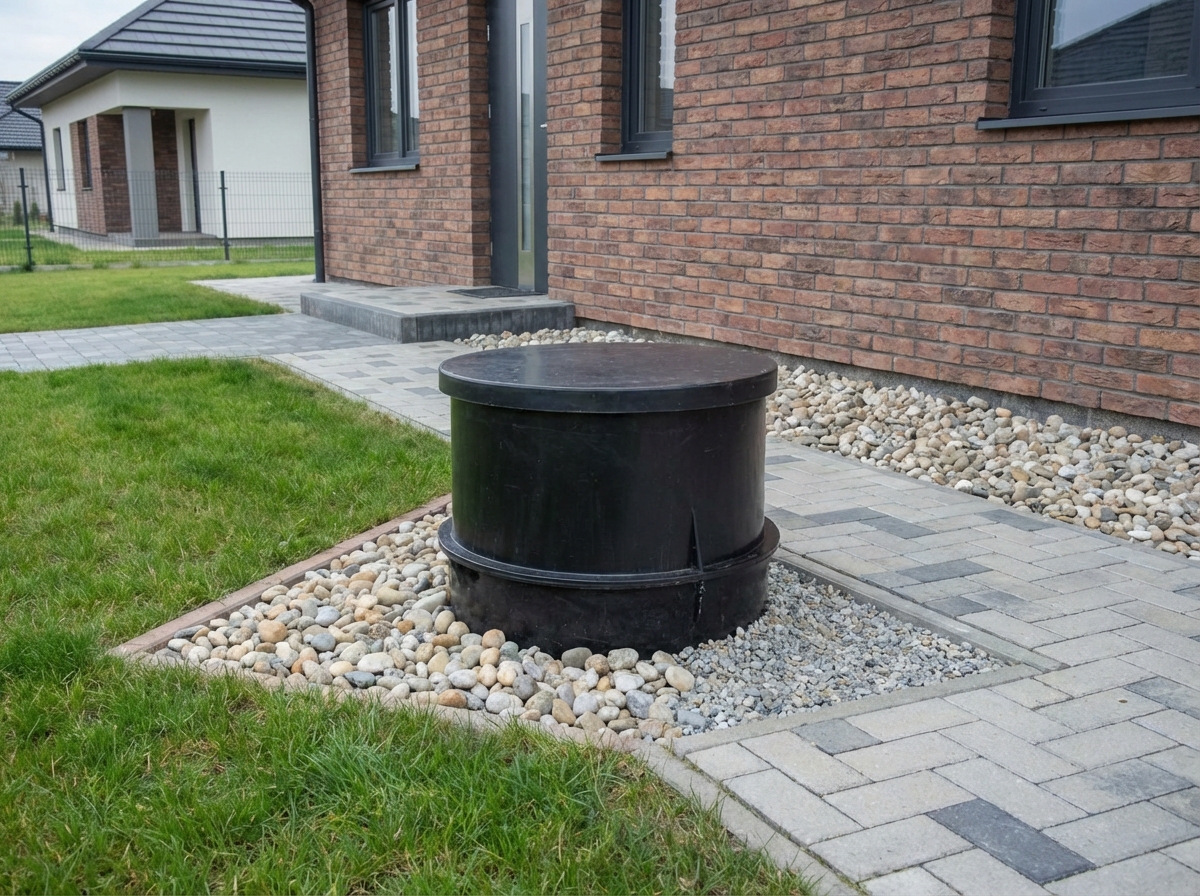

Vodoměrná šachta je podzemní komora, ve které je umístěn vodoměr a příslušné armatury. Slouží k ochraně vodoměru a umožňuje snadný přístup pro odečty a údržbu.
- Kdy je šachta povinná: když je přípojka delší než 20 m nebo nelze umístit vodoměr do budovy
- Umístění: max. 2 m od hranice pozemku, na pozemku odběratele
- Rozměry: pro rodinný dům stačí šachta cca 1 × 1 m, hloubka 1,2 - 1,5 m
- Typy: plastová (nejčastější), betonová (těžké podmínky)
- Cena: 5 000 - 15 000 Kč podle velikosti a provedení
- Důležité: konzultujte požadavky s místním provozovatelem vodovodu
Co je vodoměrná šachta a k čemu slouží
Vodoměrná šachta je podzemní komora, ve které je umístěn vodoměr a příslušné armatury (uzávěry, zpětné klapky). Slouží k ochraně vodoměru a umožňuje snadný přístup pro odečty a údržbu.
Hlavní funkce:
- Ochrana před mrazem - šachta izoluje vodoměr od venkovních teplot
- Ochrana před poškozením - mechanická ochrana citlivého měřidla
- Snadný přístup - pracovníci vodáren nemusí vstupovat do domu
- Rychlé uzavření - v případě havárie lze okamžitě uzavřít přívod
Kdy potřebujete vodoměrnou šachtu
Podle technických standardů vodárenských společností je vodoměrná šachta nutná v těchto případech:
- Délka vodovodní přípojky od hlavního řadu přesahuje 20 metrů
- Vzdálenost od hranice pozemku k budově je větší než 10 metrů
- Trasa přípojky je lomená (obsahuje více než 2 kolena)
- Budova je nepodsklepená a nelze vodoměr umístit uvnitř
- Hranice pozemku nesouhlasí s lícem budovy
Důležité: Konkrétní požadavky se mohou lišit podle místního provozovatele vodovodu. Vždy konzultujte s vaším VaK (vodárny a kanalizace) ještě před stavbou.
Kde umístit vodoměrnou šachtu
Základní pravidla
Umístění šachty není libovolné - musí splňovat požadavky provozovatele vodovodu:
| Požadavek | Hodnota |
|---|---|
| Vzdálenost od hranice pozemku | Max. 1 - 2 m (dle provozovatele) |
| Umístění | Na pozemku odběratele |
| Přístupnost | Trvale a bezpečně přístupná |
| Vzdálenost od kanalizace | Min. 0,5 m |
Kam šachtu neumisťovat
Co nejblíže k oplocení
Na volně přístupném místě
V přední části pozemku
Na rovném terénu
Ve veřejné komunikaci (bez souhlasu)
V garáži nebo pod parkovištěm
V záplavové oblasti
Pod stromy (kořeny)
Tip: Umístěte šachtu co nejblíže k oplocení - kratší přípojka = nižší náklady. Myslete na budoucí terénní úpravy - víko musí zůstat přístupné.
Typy vodoměrných šachet
Podle materiálu
Lehké - snadná manipulace
Vodotěsné bez průsaku
Odolné korozi
Životnost 50+ let
Nejrozšířenější varianta pro rodinné domy.
Vysoká únosnost
Stabilní v nestabilním podloží
Těžší - náročnější instalace
Riziko netěsnosti ve spojích
Vhodné pod pojezdové plochy.
Podle podloží
| Typ podloží | Doporučená šachta |
|---|---|
| Stabilní (hlína, štěrk) | Standardní plastová jednoplášťová |
| Písčité, jílovité | Dvouplášťová plastová |
| Se spodní vodou | Dvouplášťová nebo betonová |
| Skalnaté | Zesílená s betonovou ochranou |
Podle tvaru
- Válcové (kruhové) - nejběžnější, dobré statické vlastnosti
- Hranaté (obdélníkové) - lépe využijí prostor v rozích, snazší osazení armatur
Rozměry vodoměrné šachty
Velikost šachty závisí na počtu přípojek a typu vodoměru:
Pro rodinný dům
| Parametr | Doporučená hodnota |
|---|---|
| Vnitřní rozměry | Min. 900 × 900 mm (nebo průměr 1000 mm) |
| Hloubka | 1 200 - 1 500 mm |
| Vstupní otvor | Min. 600 × 600 mm (pro přístup) |
| Prostor kolem vodoměru | Min. 200 mm na každou stranu |
| Výška vodoměru nad dnem | 200 - 500 mm |
Co musí šachta obsahovat
Vodoměrná šachta není jen „díra v zemi". Musí být vybavena:
Povinné prvky:
- Vodoměr - měřidlo spotřeby (osazuje vodárna)
- Hlavní uzávěr - před vodoměrem (uzavírá vodárna)
- Uzávěr za vodoměrem - pro odběratele
- Zpětná klapka - zabraňuje zpětnému toku
- Vypouštěcí ventil - pro odvodnění přípojky
Bezpečnostní požadavky:
- Šachta musí být vodotěsná - nesmí do ní vnikat spodní ani povrchová voda
- Musí být odvětrávaná - prevence kondenzace
- Víko musí být uzamykatelné nebo zajištěné proti neoprávněnému přístupu
- V šachtě smí být pouze vodovodní potrubí - ne elektřina, plyn
Instalace vodoměrné šachty
Příprava
- Konzultace s provozovatelem - ověřte požadavky a získejte vyjádření
- Zaměření - vytyčte trasu přípojky a polohu šachty
- Povolení - zajistěte stavební povolení nebo ohlášení
Postup instalace
- Výkop - hloubka podle nezámrzné hloubky v dané lokalitě (80 - 120 cm)
- Podkladní vrstva - 10 - 15 cm zhutněného štěrkopísku
- Osazení šachty - vyrovnání do vodorovné polohy
- Napojení potrubí - přívod z hlavního řadu, odvod do domu
- Obsyp - postupné zasypání a hutnění po vrstvách
- Osazení víka - ve výšce terénu
- Montáž armatur - provádí obvykle vodárenská společnost
Ochrana před mrazem
I když je šachta pod zemí, může v extrémních mrazech vodoměr zamrznout. Prevence:
- Dostatečná hloubka (min. 80 cm pod terénem v ČR)
- Izolační vložka pod víko
- Izolace potrubí v šachtě
- Uzavíratelné větrací otvory v zimě
Kolik stojí vodoměrná šachta
| Položka | Cena |
|---|---|
| Plastová šachta (komplet s víkem) | 5 000 - 12 000 Kč |
| Betonová šachta | 8 000 - 15 000 Kč |
| Pojízdné víko (D400) | 2 000 - 5 000 Kč |
| Výkop a instalace | 5 000 - 15 000 Kč |
| Armatury (uzávěry, klapky) | 2 000 - 5 000 Kč |
| Celkem | 15 000 - 40 000 Kč |
Poznámka: Vodoměr samotný osazuje a vlastní vodárenská společnost - není součástí vašich nákladů.
Legislativa a povinnosti
Zákon o vodovodech a kanalizacích
Podle zákona č. 274/2001 Sb. je odběratel povinen:
- Dodržet podmínky umístění vodoměru stanovené provozovatelem
- Udržovat šachtu v provozuschopném stavu
- Umožnit přístup pro odečty a kontroly
- Chránit vodoměr před poškozením a mrazem
Vlastnictví
| Součást | Vlastník |
|---|---|
| Vodoměrná šachta | Odběratel |
| Vodoměr | Vodárenská společnost |
| Přípojka po vodoměr | Dle roku zřízení (před/po 2002) |
Časté chyby při instalaci
- Špatné umístění - příliš daleko od hranice pozemku
- Malá hloubka - riziko zamrznutí
- Netěsnost - zatékání spodní vody
- Chybějící odvětrání - kondenzace a koroze
- Nedostatečný prostor - nelze provádět údržbu
- Nekonzultováno s VaK - nutnost předělávky
Pozor: Před zahájením stavby vždy konzultujte s místním provozovatelem vodovodu. Každý VaK může mít mírně odlišné technické požadavky. Vyhnete se tak nákladným předělávkám.
Závěr
Vodoměrná šachta je důležitou součástí vodovodní přípojky. Chrání vodoměr před mrazem, usnadňuje odečty a umožňuje rychlé uzavření v případě havárie. Při výběru a instalaci se řiďte požadavky místního provozovatele vodovodu - ušetříte si problémy a vícenáklady.
Pro většinu rodinných domů postačí plastová šachta o rozměrech přibližně 1 × 1 m umístěná maximálně 2 metry od hranice pozemku. Nezapomeňte na dostatečnou hloubku proti mrazu a kvalitní víko.
Potřebujete poradit s výběrem vodoměrné šachty? Ozvěte se nám - pomůžeme vám vybrat správnou velikost a typ pro vaše podmínky.
